GW WASHING M/C
DIPPING TYPE : ROBOT
STN | NAME |
---|---|
1 - ST | LOAD’G |
2 - ST | DIPPING |
3 - ST | WASHING |
4 - ST | AIR BLOW |
5 - ST | AIR BLOW |
6 - ST | UNLOAD’G |
Type | Dipping Type | ||
---|---|---|---|
Work Transfer | ATT’ Conveyor +Robot | ||
Load’g & Unload’g | Robot | ||
Cycle Time | 180 sec/ea | ||
Washing pressure | 20kg/㎠ | ||
Rinsing pressure | 20kg/㎠ | ||
Max. contaminate | Maker specification | ||
Air Blow pressure | 2.5 ~3.5 kg/㎠ | ||
Filtering System | 1st | Drum Filter. 60μ | |
2nd | Bag Filter. 25μ | ||
3rd | Not | ||
Bed | Welded structure | ||
Utility | Voltage | 220/380/415/440 3P 60Hz | Water | Dirty Tank. 2500L Clean Tank. 2000L |
Air | 27,000 L/min |
GW High pressure WASHING M/C
DIPPING TYPE : ROBOT
STN | NAME |
---|---|
1 - ST | LOAD’G |
2 - ST | DIPPING |
3 - ST | WASHING |
4 - ST | AIR BLOW |
5 - ST | AIR BLOW |
6 - ST | HOT BLOW |
7 - ST | UNLOAD’G |
Type | Dipping Type | ||
---|---|---|---|
Work Transfer | ATT’ Conveyor +Robot | ||
Load’g & Unload’g | Robot | ||
Cycle Time | 180 sec/ea | ||
Washing pressure | 20 ~ 300kg/㎠ | ||
Rinsing pressure | 20kg/㎠ | ||
Max. contaminate | Maker specification | ||
Air Blow pressure | 2.5 ~3.5 kg/㎠ | ||
Filtering System | 1st | Drum Filter. 60μ | |
2nd | Bag Filter. 25μ | ||
3rd | Not | ||
HOT BLOW | 20 m/min, 170 mmAq | ||
Bed | Welded structure | ||
Utility | Voltage | 220/380/415/440 3P 60Hz | Water | Dirty Tank. 2500L Clean Tank. 2000L |
Air | 27,000 L/min |
D16 DTF WASHING M/C
TUNNEL TYPE : CONVEYOR + PALLET
STN | NAME |
---|---|
1 - ST | IN CONVEYOR |
2 - ST | IDLE |
3 - ST | IDLE |
4 - ST | WASHING |
5 - ST | WASHING |
6 -ST | AIR BLOW |
7 -ST | AIR BLOW |
8 -ST | IDLE |
9 -ST | UN LOAD’G |
Type | Tunnel Type | ||
---|---|---|---|
Work Transfer | Roller Conveyor + Pallet Conveyor + Auto Loader | ||
Load’g & Unload’g | Auto Loader | ||
Cycle Time | 120 sec/ea | ||
Washing pressure | 20kg/㎠ | ||
Rinsing pressure | 20kg/㎠ | ||
Max. contaminate | Maker specification | ||
Air Blow pressure | 2.5 ~3.5 kg/㎠ | ||
Filtering System | 1st | Drum Filter. 60μ | |
2nd | Bag Filter. 25μ | ||
3rd | Not | ||
Bed | Welded structure | ||
Utility | Voltage | 220/380/415/440 3P 60Hz | Water | Dirty Tank. 2500L Clean Tank. 2000L |
Air | 27,000 L/min |
D16 DTF High pressure WASHING M/C
TRANSFER TYPE : LIFT + CARRY
STN | NAME |
---|---|
1 - ST | LOAD’G |
2 - ST | WASHING |
3 - ST | IDLE |
4 - ST | AIR BLOW |
5 - ST | AIR BLOW |
6 -ST | IDLE |
7 -ST | UNLOAD’G |
Type | Tunnel Type | ||
---|---|---|---|
Work Transfer | Roller Conveyor + Auto Loader | ||
Load’g & Unload’g | Auto Loader | ||
Cycle Time | 120 sec/ea | ||
Washing pressure | 20 ~ 350 kg/㎠ | ||
Rinsing pressure | 20kg/㎠ | ||
Max. contaminate | Maker specification | ||
Air Blow pressure | 2.5 ~3.5 kg/㎠ | ||
Filtering System | 1st | Drum Filter. 60μ | |
2nd | Bag Filter. 25μ | ||
3rd | Not | ||
Bed | Welded structure | ||
Utility | Voltage | 220/380/415/440 3P 60Hz | Water | Dirty Tank. 2500L Clean Tank. 2000L |
Air | 27,000 L/min |

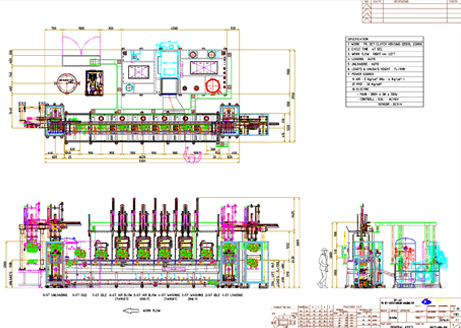

7 DCT CLUTCH HOUSING WASHING M/C
TUNNEL TYPE : CONVEYOR + PALLET
STN | NAME |
---|---|
1 - ST | LOAD’G |
2 - ST | IDLE (ROOM) |
3 - ST | WASHING |
4 - ST | RINSE |
5 - ST | AIR BLOW |
6 -ST | AIR BLOW (TARGET) |
7 -ST | IDLE (ROOM) |
8 -ST | IDLE |
9 -ST | UNLOAD’G |
Type | Tunnel Type | ||
---|---|---|---|
Work Transfer | Work Pallet Return Conveyor | ||
Load’g & Unload’g | Auto Loader (With Pallet Lifter) | ||
Cycle Time | 50 sec/ea | ||
Washing pressure | 20 kg/㎠ | ||
Rinsing pressure | 20kg/㎠ | ||
Max. contaminate | Maker specification | ||
Air Blow pressure | 2.5 ~3.5 kg/㎠ | ||
Filtering System | 1st | Drum Filter. 60μ | |
2nd | Bag Filter. 25μ | ||
3rd | Not | ||
Bed | Welded structure | ||
Utility | Voltage | 220/380/415/440 3P 60Hz | Water | Dirty Tank. 2500L Clean Tank. 2000L |
Air | 27,000 L/min |
5, 6 DCT CLUTCH HOUSING WASHING M/C
TUNNEL TYPE : CONVEYOR + PALLET
STN | NAME |
---|---|
1 - ST | LOAD’G |
2 - ST | IDLE (ROOM) |
3 - ST | WASHING |
4 - ST | WASHING (TARGET) |
5 - ST | AIR BLOW |
6 -ST | AIR BLOW (TARGET) |
7 -ST | IDLE (ROOM) |
8 -ST | IDLE |
9 -ST | UNLOAD’G |
Type | Tunnel Type | ||
---|---|---|---|
Work Transfer | Work Pallet Return Conveyor | ||
Load’g & Unload’g | Auto Loader (With Pallet Lifter) | ||
Cycle Time | 50 sec/ea | ||
Washing pressure | 20 kg/㎠ | ||
Rinsing pressure | 20kg/㎠ | ||
Max. contaminate | Maker specification | ||
Air Blow pressure | 2.5 ~3.5 kg/㎠ | ||
Filtering System | 1st | Drum Filter. 60μ | |
2nd | Bag Filter. 25μ | ||
3rd | Not | ||
Bed | Welded structure | ||
Utility | Voltage | 220/380/415/440 3P 60Hz | Water | Dirty Tank. 2500L Clean Tank. 2000L |
Air | 27,000 L/min |
DU MOTOR HOUSING WASHING M/C
TUNNEL TYPE : LIFT + CARRY
STN | NAME |
---|---|
1 - ST | LOAD’G |
2 - ST | IDLE |
3 - ST | WASHING |
4 - ST | AIR BLOW |
5 - ST | AIR BLOW |
6 -ST | IDLE |
7 -ST | UNLOAD’G |
Type | Tunnel Type | ||
---|---|---|---|
Work Transfer | Conveyor (LIFT + CARRY) | ||
Load’g & Unload’g | Auto Loader | ||
Cycle Time | 200 sec/ea | ||
Washing pressure | 20 kg/㎠ | ||
Rinsing pressure | 20kg/㎠ | ||
Max. contaminate | Maker specification | ||
Air Blow pressure | 2.5 ~3.5 kg/㎠ | ||
Filtering System | 1st | Drum Filter. 60μ | |
2nd | Bag Filter. 25μ | ||
3rd | Not | ||
Bed | Welded structure | ||
Utility | Voltage | 220/380/415/440 3P 60Hz | Water | Dirty Tank. 2500L Clean Tank. 2000L |
Air | 27,000 L/min |

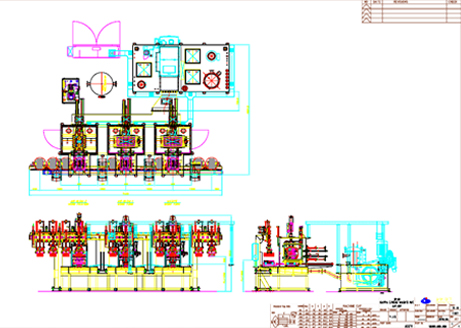

KAPPA CYL HEAD WASHING M/C
TRANSFER TYPE : SLIDE + AUTO LOADER
STN | NAME |
---|---|
1 - ST | LOAD’G |
2 - ST | WASHING |
3 - ST | AIR BLOW |
4 - ST | AIR BLOW |
5 - ST | UNLOAD’G |
Type | Tunnel Type | ||
---|---|---|---|
Work Transfer | Slide(with Pallet) + Auto Loader | ||
Load’g & Unload’g | Auto Loader | ||
Cycle Time | 55 sec/ea | ||
Washing pressure | 20 kg/㎠ | ||
Rinsing pressure | 20kg/㎠ | ||
Max. contaminate | Maker specification | ||
Air Blow pressure | 2.5 ~4.5 kg/㎠ | ||
Filtering System | 1st | Drum Filter. 60μ | |
2nd | Bag Filter. 25μ | ||
3rd | Not | ||
Bed | Welded structure | ||
Utility | Voltage | 220/380/415/440 3P 60Hz | Water | Dirty Tank. 2500L Clean Tank. 2000L |
Air | 27,000 L/min |

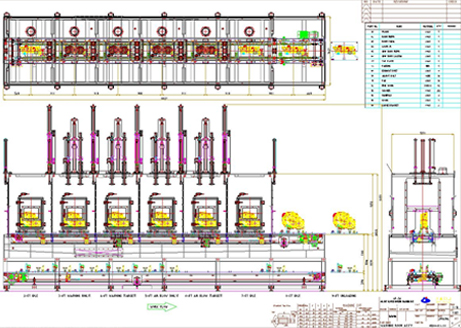

GAMMA LADDER FRAME WASHING M/C
TUNNEL TYPE : CONVEYOR + PALLET
STN | NAME |
---|---|
1 - ST | LOAD’G |
2 - ST | IDLE(ROOM) |
3 - ST | WASHING |
4 - ST | WASHING (TARGET) |
5 - ST | AIR BLOW |
6 - ST | AIR BLOW (TARGET) |
7 - ST | IDLE |
8 - ST | UNLOAD’G |
Type | Tunnel Type | ||
---|---|---|---|
Work Transfer | Pallet Conveyor | ||
Load’g & Unload’g | Auto Loader | ||
Cycle Time | 40 sec/ea | ||
Washing pressure | 20 kg/㎠ | ||
Rinsing pressure | 20kg/㎠ | ||
Max. contaminate | Maker specification | ||
Air Blow pressure | 2.5 ~ 3.5 kg/㎠ | ||
Filtering System | 1st | Drum Filter. 60μ | |
2nd | Bag Filter. 25μ | ||
3rd | Not | ||
Bed | Welded structure | ||
Utility | Voltage | 220/380/415/440 3P 60Hz | Water | Dirty Tank. 2500L Clean Tank. 2000L |
Air | 27,000 L/min |
SHOCK ABSORBER HSG WASHING M/C
TUNNEL TYPE : CONVEYOR + PALLET
STN | NAME |
---|---|
1 - ST | LOAD’G |
2 - ST | |
3 - ST | |
4 - ST | |
5 - ST | |
6 - ST | |
7 - ST | |
8 - ST | UNLOAD’G |
Type | Tunnel Type | ||
---|---|---|---|
Work Transfer | |||
Load’g & Unload’g | Auto Loader | ||
Cycle Time | 40 sec/ea | ||
Washing pressure | 20 kg/㎠ | ||
Rinsing pressure | 20kg/㎠ | ||
Max. contaminate | Maker specification | ||
Air Blow pressure | 2.5 ~ 3.5 kg/㎠ | ||
Filtering System | 1st | Drum Filter. 60μ | |
2nd | Bag Filter. 25μ | ||
3rd | Not | ||
Bed | Welded structure | ||
Utility | Voltage | 220/380/415/440 3P 60Hz | Water | Dirty Tank. 2500L Clean Tank. 2000L |
Air | 27,000 L/min |
TURBINE HSG 180HP WASHING M/C
TRANSFER TYPE : PALLET
STN | NAME |
---|---|
1 - ST | LOAD’G |
2 - ST | WASH’G |
3 - ST | AIR BLOW |
4 - ST | UNLOAD’G |
Type | Tunnel Type | ||
---|---|---|---|
Work Transfer | Slide(with Pallet) + Auto Loader | ||
Load’g & Unload’g | Auto Loader | ||
Cycle Time | 83 sec/ea | ||
Washing pressure | 20 kg/㎠ | ||
Rinsing pressure | 20kg/㎠ | ||
Max. contaminate | Maker specification | ||
Air Blow pressure | 2.5 ~ 3.5 kg/㎠ | ||
Filtering System | 1st | Drum Filter. 60μ | |
2nd | Bag Filter. 25μ | ||
3rd | Not | ||
Bed | Welded structure | ||
Utility | Voltage | 220/380/415/440 3P 60Hz | Water | Dirty Tank. 2500L Clean Tank. 2000L |
Air | 27,000 L/min |
