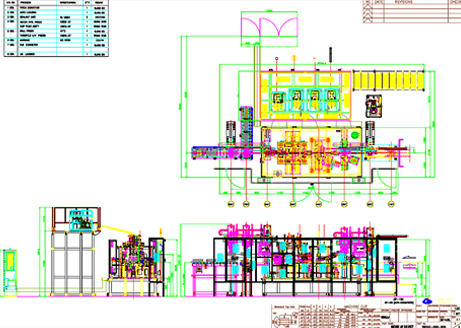

D16DTF ASS’Y & PRESS M/C
CONVEYOR + PALLET
STN | NAME |
---|---|
1 - ST | LOAD’G |
2 - ST | AUTO LOAD’G |
3 - ST | SEALANT SPRAY 도포 |
4 - ST | WATER PIPE PRESS & CUP PLUG PRESS |
5 - ST | BALL PRESS & THROTTLE V/V PRESS |
6 - ST | MARK’G &AUTO UNLOA’D |
7- ST | NG CONVEYOR |
Type | Full Auto | ||
---|---|---|---|
Work Transfer | Conveyor + Auto Loader | ||
Load’g & Unload’g | Auto Loader | ||
Cycle Time | 160 sec/ea | ||
Bed | 용접 구조물 사용하여 내구성 및 정도 안정화 | ||
조립 Unit | - | ||
압입 Unit | 유압 또는 Servo press | ||
Parts feeder | Sub품 자동 공급 | ||
SPC | Torque 및 압입력 | ||
Utility | 전원 | 220/380/415/440 3P 60Hz | |
Air 량 | 27,000 L/min | ||

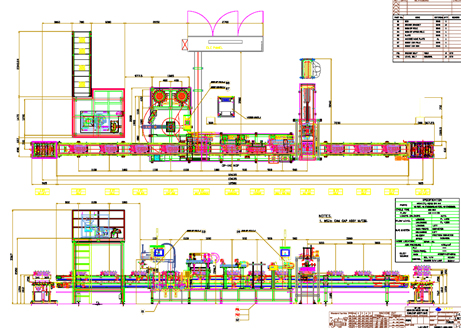

D16DTF CAM CAP ASS’Y M/C
CONVEYOR + PALLET+ROBOT
STN | NAME |
---|---|
1 - ST | LOAD’G |
2 - ST | IDLE |
3 - ST | CAM LOAD’G |
4 - ST | IDLE |
5 - ST | NUT RUNNER |
6 -ST | MARKING |
7 -ST | OUT TURN & N.G OUT |
8 -ST | CAM SUPPLY |
9 -ST | BOLT SUPPLY |
10 -ST | UNLOAD’G |
Type | Full Auto | ||
---|---|---|---|
Work Transfer | Work Pallet Return Conveyor + Auto Loader | ||
Load’g & Unload’g | Robot . Fanuc 165Kg | ||
Cycle Time | 160 sec/ea | ||
Bed | 용접 구조물 사용하여 내구성 및 정도 안정화 | ||
조립 Unit | Giken Nut runner 또는 고객 요구 사양 | ||
압입 Unit | - | ||
Parts feeder | Sub품 자동 공급 | ||
SPC | Torque | ||
Utility | 전원 | 220/380/415/440 3P 60Hz | |
Air 량 | 27,000 L/min |

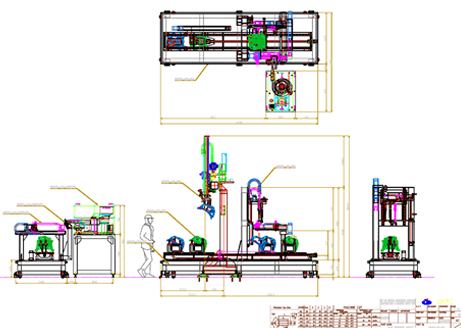

D16DTF VALVE GUIDE & SEAT PRESS M/C
CONVEYOR + PALLET+ROBOT
STN | NAME |
---|---|
1 - ST | LOAD’G |
2 - ST | OIL SPRAY & Air Blow |
3 - ST | ROBOT LOAD’G |
4 - ST | PRESS |
5 - ST | PARTS FEEDER |
6 -ST | MARKING |
7 -ST | UNLOAD’G |
Type | Full Auto, Robot Loading & Unloading, Servo Press | ||
---|---|---|---|
Work Transfer | Work Pallet Return Conveyor + Robot | ||
Load’g & Unload’g | Robot . Fanuc 165Kg | ||
Cycle Time | 160 sec/ea ( Servo Press 축수에 따라서 상이함) | ||
Oil Tank 압력 | 0.5 ~ 20 kgf/cm² | ||
Bed | 용접 구조물 사용하여 내구성 및 정도 안정화 | ||
조립 Unit | - | ||
압입 Unit | 유압 또는 Servo press | ||
Parts feeder | Sub품 자동 공급 | ||
SPC | 압입력 | ||
Utility | 전원 | 220/380/415/440 3P 60Hz | |
Air 량 | 27,000 L/min |

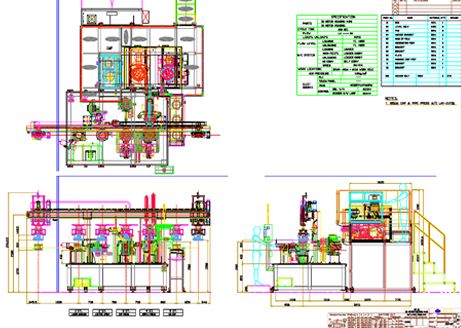

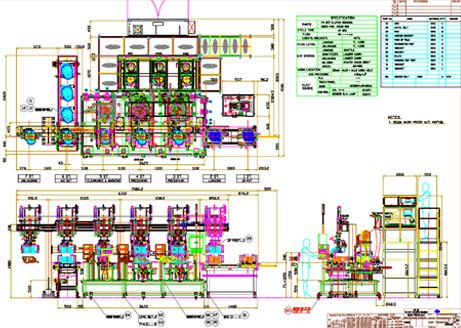

7 속 DCT CLUCH HOUSING BUSH PRESS M/C
TRANSFER TYPE : CONVEYOR + PALLET
STN | NAME |
---|---|
1 - ST | IN PUT |
2 - ST | LOAD’G |
3 - ST | PRESS(소형) |
4 - ST | PRESS(중형) |
5 - ST | CLEARANCE & MARK’G |
6 -ST | NG OUT |
7 -ST | UNLOAD’G |
Type | Transfer (Slide Carry) Type | ||
---|---|---|---|
Work Transfer | Pallet Conveyor + Auto Loader | ||
Load’g & Unload’g | Auto Loader | ||
Cycle Time | 47 sec/ea | ||
Bed | 용접 구조물 사용하여 내구성 및 정도 안정화 | ||
조립 Unit | - | ||
압입 Unit | 유압 또는 Servo press | ||
Parts feeder | Sub품 자동 공급 | ||
SPC | 압입력 | ||
Utility | 전원 | 220/380/415/440 3P 60Hz | |
Air 량 | 27,000 L/min |

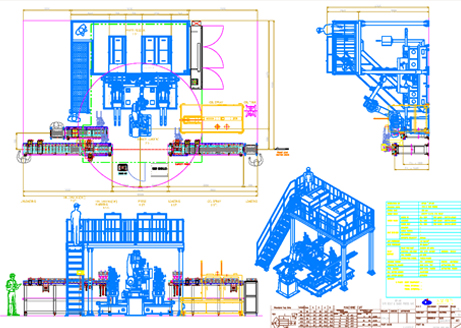

DU MOTOR HOUSING PLUG PRESS M/C
TRASFER TYPE
STN | NAME |
---|---|
1 - ST | LOAD’G |
2 - ST | LASER MARK’G |
3 - ST | LOCTITE SPRAY |
4 - ST | CAP PRESS |
5 - ST | NIPPLE PRESS |
6 -ST | NG CONVEYOR |
7 -ST | UNLOAD’G |
Type | Full Auto | ||
---|---|---|---|
Work Transfer | Auto Loader + Belt Conveyor | ||
Load’g & Unload’g | Auto Loader | ||
Cycle Time | 200 sec/ea | ||
Bed | 용접 구조물 사용하여 내구성 및 정도 안정화 | ||
조립 Unit | - | ||
압입 Unit | 유압 또는 Servo press | ||
Parts feeder | Sub품 자동 공급 | ||
SPC | 압입력 | ||
Utility | 전원 | 220/380/415/440 3P 60Hz | |
Air 량 | 27,000 L/min |

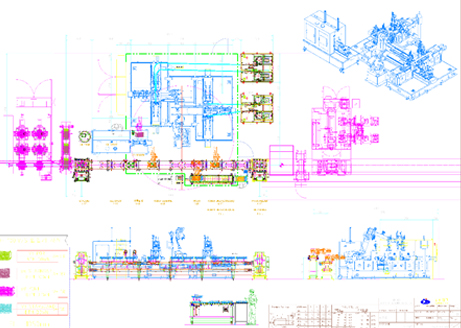

GW VALVE GUIDE & SEAT PRESS M/C
CONVEYOR + PALLET+ROBOT
GW CYL-HEAD 6 & 8 CYL
STN | NAME |
---|---|
1 - ST | LOAD’G |
2 - ST | OIL SPRAY |
3 - ST | MODEL CHECK |
4 - ST | ROBOT LOAD’G |
5 - ST | EXHAUST PRESS |
6 -ST | INTAKE PRESS |
7 -ST | NG EJECT |
8 -ST | UNLOAD’G |
Type | Full Auto, Robot Loading & Unloading, Servo Press | ||
---|---|---|---|
Work Transfer | Work Pallet Return Conveyor + Robot | ||
Load’g & Unload’g | Robot . Fanuc 165Kg | ||
Cycle Time | 50 ~ 150 sec/ea ( Servo Press 축수에 따라서 상이함) | ||
Filtering System | 1차 | Drum Filter. 60μ | |
2차 | Bag Filter. 25μ | ||
3차 | Not | ||
Bed | 용접 구조물 사용하여 내구성 및 정도 안정화 | ||
조립 Unit | - | ||
압입 Unit | 유압 또는 Servo press | ||
Parts feeder | Sub품 자동 공급 | ||
SPC | 압입력 | ||
Utility | 전원 | 220/380/415/440 3P 60Hz | HYD’ |
Air 량 | 27,000 L/min |
GW VALVE GUIDE & SEAT PRESS M/C
CONVEYOR + PALLET
GW CYL-HEAD 6 & 8 CYL
STN | NAME |
---|---|
1 - ST | LOAD’G |
2 - ST | IDLE |
3 - ST | MODEL CHECK |
4 - ST | CAP SUPPLY |
5 - ST | NUT RUNNER |
6 -ST | MARKING |
7 -ST | VISION |
8 -ST | NG 배출 |
9 -ST | IDLE |
10 -ST | UNLOAD’G |
Type | Full Auto | ||
---|---|---|---|
Work Transfer | Work Pallet Conveyor + Auto Loader | ||
Load’g & Unload’g | Auto | ||
Cycle Time | 180 sec/ea | ||
Bed | 용접 구조물 사용하여 내구성 및 정도 안정화 | ||
조립 Unit | Giken Nut runner 또는 고객 요구 사양 | ||
압입 Unit | - | ||
Parts feeder | Sub품 자동 공급 | ||
SPC | Torque | ||
Utility | 전원 | 220/380/415/440 3P 60Hz | |
Air 량 | 27,000 L/min |

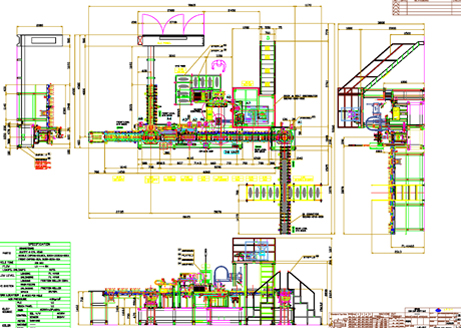

SHOCK ABSORBER HSG
TAPPING NUT ASS’Y M/C
CONVEYOR + PALLET
STN | NAME |
---|---|
1 - ST | LOAD’G |
2 - ST | NUT RINNER |
3 - ST | NG CONVEYOR |
4 - ST | UNLOADING |
5 - ST | RH 조립 & 검사 |
6 -ST | LH 조립 & 검사 |
Type | Transfer Type (Slide Carry) | ||
---|---|---|---|
Work Transfer | Transfer (Slide Carry) | ||
Load’g & Unload’g | Auto Loader | ||
Cycle Time | 77 sec/ea | ||
Bed | 용접 구조물 사용하여 내구성 및 정도 안정화 | ||
조립 Unit | Giken Nut runner 또는 고객 요구 사양 | ||
압입 Unit | - | ||
Parts feeder | Sub품 자동 공급 | ||
SPC | Torque | ||
Utility | 전원 | 220/380/415/440 3P 60Hz | |
Air 량 | 27,000 L/min |
