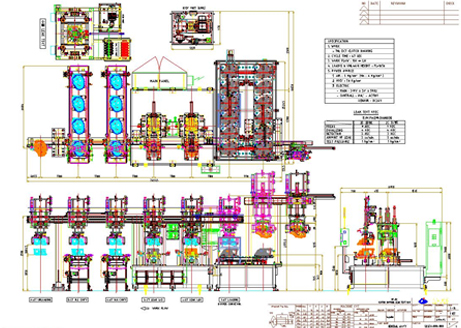

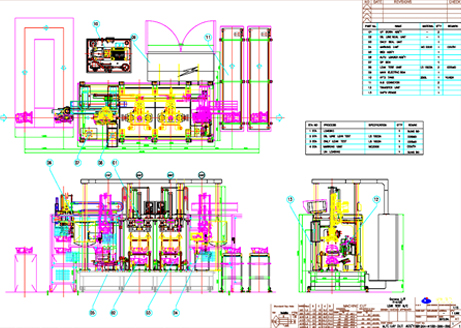

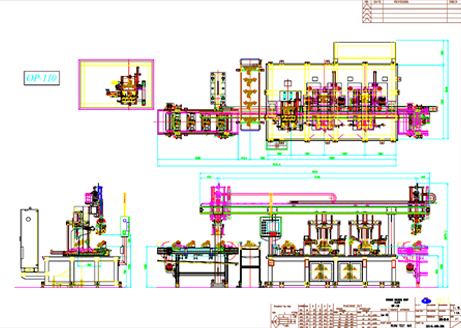

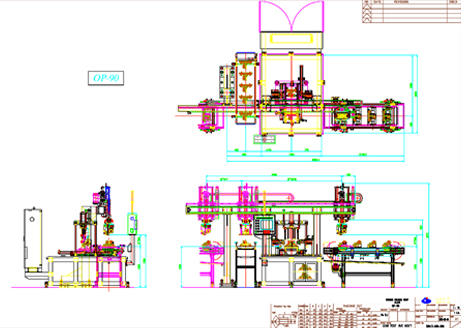

CYL BLOCK 통합 LEAK TESTER
| STN |
NAME |
| 1 - ST |
LOAD’G |
| 2 - ST |
OIL LINE LEAK TEST |
| 3 - ST |
W/J LEAK TEST |
| 4 - ST |
CRANK ROOM LEAK TEST |
| 5 - ST |
NG CONVEYOR |
| 6 - ST |
AIR BLOW |
| 7- ST |
UNLOAD’G |
SPECIFICATION
| Type |
Transfer Type |
| Work Transfer |
Pallet Conveyor + Auto Loader |
| Load’g & Unload’g |
Auto Loader |
| Cycle Time |
39 sec/ea |
| LEAK TEST SPEC |
|
OIL LINE |
WATER JACKET |
CRANK ROOM |
| PRESS |
7 SEC |
7 SEC |
7 SEC |
| EQUALIZING |
5 SEC |
5 SEC |
5 SEC |
| DETECTION |
3 SEC |
5 SEC |
4 SEC |
| AMOUNT OF LEAK |
7.5 cc/min |
15 cc/min |
26 cc/min |
| TEST PRESSURE |
4 Kgf/cm² |
3 Kgf/cm² |
0.5 Kgf/cm² |
| MEASURING UNIT |
COSMO 또는 고객 요구 사양 |
| 소재온도에 따른
보상 장치 |
전 공정 WASHING 장비에 의해 소재 온도가 상승하여 LEAK에 영향을 주므로 입구에 최소 30분 이상 대기 가능한 적재 장치 설치한다 |
| 안전 장치 |
HEAD 수동 작업 시 낙하 방지 STOPPER 설치 |
| Utility |
전원 |
220/380/415/440 3P 60Hz |
| HYD’ 량 |
50 Kgf/cm² |
| Air 량 |
27,000 L/min |

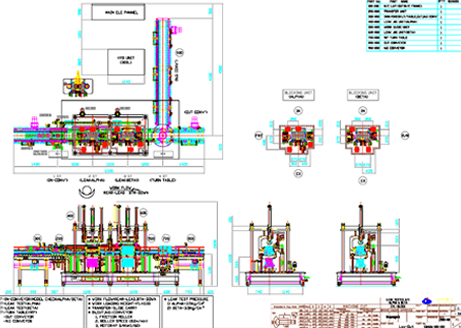

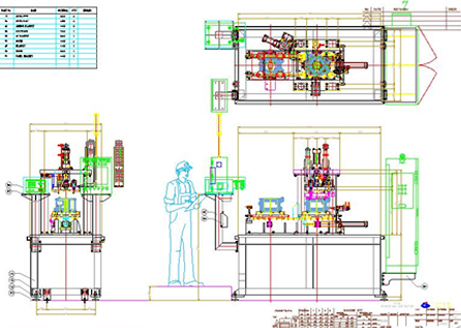

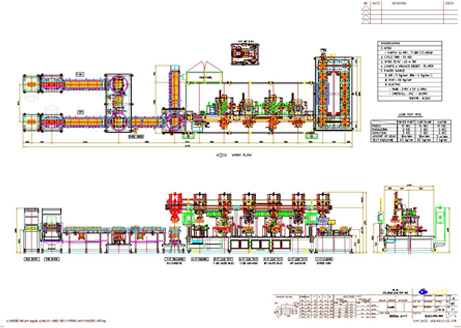

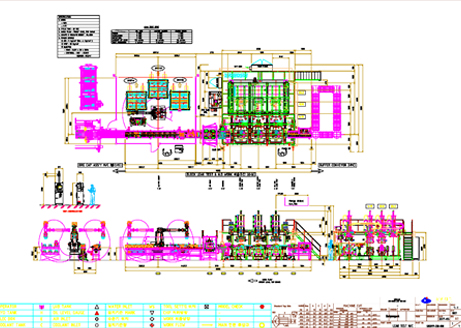

CYL BLOCK LEAK TESTER
| STN |
NAME |
| 1 - ST |
LOAD’G |
| 2 - ST |
MODEL CHECK |
| 3 - ST |
ALPHA LEAK TEST |
| 4 - ST |
BETA LEAK TEST |
| 5 - ST |
TURN TABLE |
| 6 - ST |
NG CONVEYOR |
| 7- ST |
UNLOAD’G |
SPECIFICATION
| Type |
Transfer Type |
| Work Transfer |
Pallet Conveyor + Auto Loader |
| Load’g & Unload’g |
Auto Loader |
| Cycle Time |
50 sec/ea |
| LEAK TEST SPEC |
|
ALPHA |
BETA |
| TEST PRESSURE |
3.5 Kgf/cm² |
3.5 Kgf/cm² |
|
|
|
| MEASURING UNIT |
COSMO 또는 고객 요구 사양 |
| 소재온도에 따른보상 장치 |
전 공정 WASHING 장비에 의해 소재 온도가 상승하여 LEAK에 영향을 주므로 입구에 최소 30분 이상 대기 가능한 적재 장치 설치한다 |
| 안전 장치 |
HEAD 수동 작업 시 낙하 방지 STOPPER 설치 |
| Utility |
전원 |
220/380/415/440 3P 60Hz |
| HYD’ 량 |
|
| Air 량 |
27,000 L/min |
TURBINE HSG 180HP LEAK TESTER
| STN |
NAME |
| 1 - ST |
LOAD’G |
| 2 - ST |
MODEL CHECK |
| 3 - ST |
LEAK TEST |
| 4 - ST |
NG CONVEYOR |
| 5 - ST |
UNLOAD’G |
SPECIFICATION
| Type |
Full Auto Type |
| Work Transfer |
Conveyor + Auto Loader |
| Load’g & Unload’g |
Auto Loader |
| Cycle Time |
83 sec/ea |
| LEAK TEST SPEC |
TEST PRESSURE |
10 mL/min |
| MEASURING UNIT |
COSMO 또는 고객 요구 사양 |
| 소재온도에 따른보상 장치 |
전 공정 WASHING 장비에 의해 소재 온도가 상승하여 LEAK에 영향을 주므로 입구에 최소 30분 이상 대기 가능한 적재 장치 설치한다 |
| 안전 장치 |
HEAD 수동 작업 시 낙하 방지 STOPPER 설치 |
| Utility |
전원 |
220/380/415/440 3P 60Hz |
| 용수 |
Dirty Tank. 2500L Clean Tank. 2000L |
| Air 량 |
27,000 L/min |
TURBINE HSG 180HP FLOW TESTER
| STN |
NAME |
| 1 - ST |
LOAD’G |
| 2 - ST |
V/V SEAT LEAK TEST |
| 3 - ST |
V/V SEAT LEAK TEST |
| 4 - ST |
QR CODE MARK’G & READ’G |
| 5 - ST |
NG CONVEYOR |
| 6 -ST |
UNLOADING |
SPECIFICATION
| Type |
Full Auto Type |
| Work Transfer |
Conveyor + Auto Loader |
| Load’g & Unload’g |
Auto Loader |
| Cycle Time |
83 sec/ea |
| LEAK TEST SPEC |
V/V SEAT |
7 L/min |
| V/V STEM |
29L/min |
| MEASURING UNIT |
COSMO 또는 고객 요구 사양 |
| 소재온도에 따른보상 장치 |
전 공정 WASHING 장비에 의해 소재 온도가 상승하여 LEAK에 영향을 주므로 입구에 최소 30분 이상 대기 가능한 적재 장치 설치한다 |
| 안전 장치 |
HEAD 수동 작업 시 낙하 방지 STOPPER 설치 |
| Utility |
전원 |
220/380/415/440 3P 60Hz |
| 용수 |
Dirty Tank. 2500L Clean Tank. 2000L |
| Air 량 |
27,000 L/min |
D16DTF LEAK TESTER
| STN |
NAME |
| 1 - ST |
LOAD’G |
| 2 - ST |
IN-EX PORT LEAK TESK |
| 3 - ST |
CAM ROOM |
| 4 - ST |
N.G CONVEYOR |
| 5 - ST |
UNLOADING |
SPECIFICATION
| Type |
Full Auto Type |
| Work Transfer |
Roller Conveyor + Auto Loader |
| Load’g & Unload’g |
Auto Loader |
| Cycle Time |
160 sec/ea |
| LEAK TEST SPEC |
|
IN-EX PORT |
CAM ROOM |
| PRESS |
10 SEC |
10 SEC |
| EQUALIZING |
4 SEC |
4 SEC |
| DETECTION |
3 SEC |
5 SEC |
| AMOUNT OF LEAK |
-10 ~ 5 cc/min |
-10 ~ 5 cc/min |
| TEST PRESSURE |
0.5 Kgf/cm² |
0.5 Kgf/cm² |
| MEASURING UNIT |
COSMO 또는 고객 요구 사양 |
| 소재온도에 따른보상 장치 |
전 공정 WASHING 장비에 의해 소재 온도가 상승하여 LEAK에 영향을 주므로 입구에 최소 30분 이상 대기 가능한 적재 장치 설치한다 |
| 안전 장치 |
HEAD 수동 작업 시 낙하 방지 STOPPER 설치 |
| Utility |
전원 |
220/380/415/440 3P 60Hz |
| HYD’ 량 |
50 Kgf/cm² |
| Air 량 |
27,000 L/min |

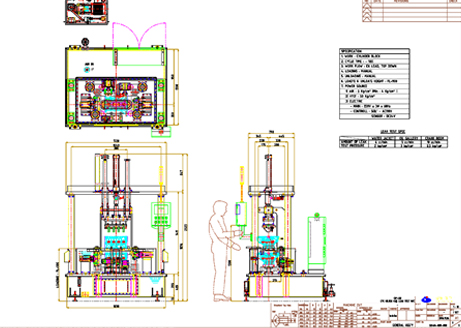

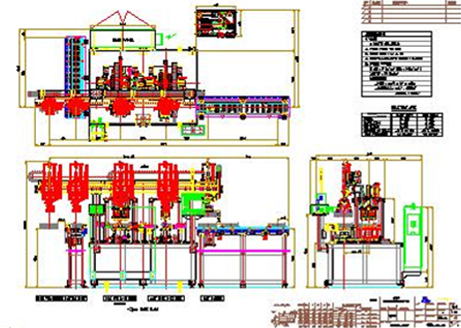

CYL’-BLOCK 수몰 LEAK TESTER
SPECIFICATION
| Type |
- |
| Work Transfer |
- |
| Load’g & Unload’g |
- |
| Cycle Time |
-sec/ea |
| LEAK TEST SPEC |
|
WATER JACKET |
OIL GALLERY |
CRANK ROOM |
| AMOUNT OF LEAK |
6 cc/min |
5 cc/min |
10 cc/min |
| TEST PRESSURE |
2 Kgf/cm² |
3 Kgf/cm² |
0.5 Kgf/cm² |
| MEASURING UNIT |
COSMO 또는 고객 요구 사양 |
| 소재온도에 따른보상 장치 |
전 공정 WASHING 장비에 의해 소재 온도가 상승하여 LEAK에 영향을 주므로 입구에 최소 30분 이상 대기 가능한 적재 장치 설치한다 |
| 안전 장치 |
HEAD 수동 작업 시 낙하 방지 STOPPER 설치 |
| Utility |
전원 |
220/380/415/440 3P 60Hz |
| HYD’ 량 |
50 Kgf/cm² |
| Air 량 |
27,000 L/min |
GW LEAK TESTER
| STN |
NAME |
| 1 - ST |
LOAD’G |
| 2 - ST |
LASER MARK’G |
| 3 - ST |
V8 LEAK TESK |
| 4 - ST |
V6 LEAK TEST |
| 5 - ST |
NG CONVEYOR |
| 6 -ST |
NG CONVEYOR |
SPECIFICATION
| Type |
Full Auto Type |
| Work Transfer |
Belt Conveyor + Auto Loader |
| Load’g & Unload’g |
Auto Loader |
| Cycle Time |
180 sec/ea |
| LEAK TEST SPEC |
|
CAM ROOM |
OIL LINE |
W/JACKET |
PORT |
| PRESS |
20 SEC |
10 SEC |
15 SEC |
15 SEC |
| ISOBAR |
8 SEC |
3 SEC |
5 SEC |
5 SEC |
| EQUALIZING |
8 SEC |
3 SEC |
5 SEC |
5 SEC |
| DETECTION |
5 SEC |
3 SEC |
3 SEC |
3 SEC |
| AMOUNT OF LEAK |
12 cc/min |
12 cc/min |
12 cc/min |
12 cc/min |
| TEST PRESSURE |
1.38Kgf/cm² |
1.38Kgf/cm² |
1.38Kgf/cm² |
1.38Kgf/cm² |
| MEASURING UNIT |
COSMO 또는 고객 요구 사양 |
| 소재온도에 따른보상 장치 |
전 공정 WASHING 장비에 의해 소재 온도가 상승하여 LEAK에 영향을 주므로 입구에 최소 30분 이상 대기 가능한 적재 장치 설치한다 |
| 안전 장치 |
HEAD 수동 작업 시 낙하 방지 STOPPER 설치 |
| Utility |
전원 |
220/380/415/440 3P 60Hz |
| HYD’ 량 |
50 Kgf/cm² |
| Air 량 |
27,000 L/min |
GAMMA LADDER FRAME LEAK TESTER
| STN |
NAME |
| 1 - ST |
LOAD’G |
| 2 - ST |
OIL LINE LEAK TEST |
| 3 - ST |
ONLY LEAK TEST |
| 4 - ST |
MARK’G |
| 5 - ST |
UNLOAD’G |
SPECIFICATION
| Type |
Transfer |
| Work Transfer |
Roller Conveyor + Auto Loader |
| Load’g & Unload’g |
Auto Loader |
| Cycle Time |
40 sec/ea |
| LEAK TEST SPEC |
|
OIL LINE |
|
| PRESS |
9 SEC |
|
| EQUALIZING |
8 SEC |
|
| DETECTION |
8 SEC |
|
| AMOUNT OF LEAK |
5 cc/min |
|
| TEST PRESSURE |
5 Kgf/cm² |
|
| MEASURING UNIT |
COSMO 또는 고객 요구 사양 |
| 소재온도에 따른보상 장치 |
전 공정 WASHING 장비에 의해 소재 온도가 상승하여 LEAK에 영향을 주므로 입구에 최소 30분 이상 대기 가능한 적재 장치 설치한다 |
| 안전 장치 |
HEAD 수동 작업 시 낙하 방지 STOPPER 설치 |
| Utility |
전원 |
220/380/415/440 3P 60Hz |
| HYD’ 량 |
50 Kgf/cm² |
| Air 량 |
27,000 L/min |
7속 DCT CLUTCH HOUSING LEAK TESTER
| STN |
NAME |
| 1 - ST |
LOAD’G |
| 2 - ST |
BUFFER CONVEYOR |
| 3 - ST |
LEAK TEST (2D) |
| 4 - ST |
LEAK TEST (2C) |
| 5 - ST |
NG CONVEYOR |
| 6- ST |
UNLOAD’G |
SPECIFICATION
| Type |
Transfer |
| Work Transfer |
Slide + Belt Conveyor + Auto Loader |
| Load’g & Unload’g |
Auto Loader |
| Cycle Time |
47 sec/ea |
| LEAK TEST SPEC |
|
2D (중형) |
2C (소형) |
| PRESS |
9 SEC |
9 SEC |
| EQUALIZING |
4 SEC |
4 SEC |
| DETECTION |
3 SEC |
3 SEC |
| AMOUNT OF LEAK |
3 cc/min |
3 cc/min |
| TEST PRESSURE |
1 Kgf/cm² |
1 Kgf/cm² |
| MEASURING UNIT |
COSMO 또는 고객 요구 사양 |
| 소재온도에 따른보상 장치 |
전 공정 WASHING 장비에 의해 소재 온도가 상승하여 LEAK에 영향을 주므로 입구에 최소 30분 이상 대기 가능한 적재 장치 설치한다 |
| 안전 장치 |
HEAD 수동 작업 시 낙하 방지 STOPPER 설치 |
| Utility |
전원 |
220/380/415/440 3P 60Hz |
| HYD’ 량 |
50 Kgf/cm² |
| Air 량 |
27,000 L/min |
DU MOTOR HSG LEAK TESTER
| STN |
NAME |
| 1 - ST |
LOAD’G |
| 2 - ST |
LEAK TEST |
| 3 - ST |
NG 배출 |
| 4 - ST |
UNLOAD’G |
SPECIFICATION
| Type |
Transfer, Servo Motor |
| Work Transfer |
Shuttle + Auto Loader |
| Load’g & Unload’g |
Auto Loader |
| Cycle Time |
200 sec/ea |
| LEAK TEST SPEC |
|
수로부 |
전체부 |
| TEST TIME |
10 sec |
10 sec |
| TEST PRESSURE |
2 Kgf/cm² |
2 Kgf/cm² |
| MEASURING UNIT |
COSMO 또는 고객 요구 사양 |
| 소재온도에 따른보상 장치 |
전 공정 WASHING 장비에 의해 소재 온도가 상승하여 LEAK에 영향을 주므로 입구에 최소 30분 이상 대기 가능한 적재 장치 설치한다 |
| 안전 장치 |
HEAD 수동 작업 시 낙하 방지 STOPPER 설치 |
| Utility |
전원 |
220/380/415/440 3P 60Hz |
| HYD’ 량 |
50 Kgf/cm² |
| Air 량 |
27,000 L/min |
KAPPA CYL HEAD LEAK TESTER
| STN |
NAME |
| 1 - ST |
LOAD’G |
| 2 - ST |
BUFFER CONVEYOR |
| 3 - ST |
LEAK TEST (MPI CAM-ROOM) |
| 4 - ST |
LEAK TEST (MPI WATER IN-EX) |
| 5 - ST |
LEAK TEST (T-GDI CAM-ROOM) |
| 6 - ST |
LEAK TEST (T-GDI WATER IN-EX) |
| 7 - ST |
MARKING |
| 8 - ST |
NG CONVEYOR |
| 9 - ST |
UNLOAD’G |
SPECIFICATION
| Type |
Transfer |
| Work Transfer |
Pallet Conveyor + Auto Loader |
| Load’g & Unload’g |
Auto Loader |
| Cycle Time |
55sec/ea |
| LEAK TEST SPEC |
|
IN-EX PORT |
CAM ROOM |
WATER |
| PRESS |
17 SEC |
14 SEC |
17 SEC |
| EQUALIZING |
3 SEC |
3 SEC |
3 SEC |
| DETECTION |
3 SEC |
3 SEC |
3 SEC |
| AMOUNT OF LEAK |
10 cc/min |
10 cc/min |
5 cc/min |
| TEST PRESSURE |
0.5 Kgf/cm² |
0.5 Kgf/cm² |
3 Kgf/cm² |
| MEASURING UNIT |
COSMO 또는 고객 요구 사양 |
| 소재온도에 따른보상 장치 |
전 공정 WASHING 장비에 의해 소재 온도가 상승하여 LEAK에 영향을 주므로 입구에 최소 30분 이상 대기 가능한 적재 장치 설치한다 |
| 안전 장치 |
HEAD 수동 작업 시 낙하 방지 STOPPER 설치 |
| Utility |
전원 |
220/380/415/440 3P 60Hz |
| HYD’ 량 |
50 Kgf/cm² |
| Air 량 |
27,000 L/min |
